多功能局部放電檢測技術解析與應用探討

在電力設備絕緣狀態檢測領域，局部放電檢測是預防性維護與故障診斷的重要手段。本文將以ZXPD-4系列多功能局部放電檢測儀為例，結合其多傳感器融合、寬頻帶檢測與紅外輔助診斷等技術特點，系統分析其在不同電力設備場景下的應用優勢與適用性，為現場技術人員提供設備選型與檢測方法參考。

一、多傳感器融合檢測架構

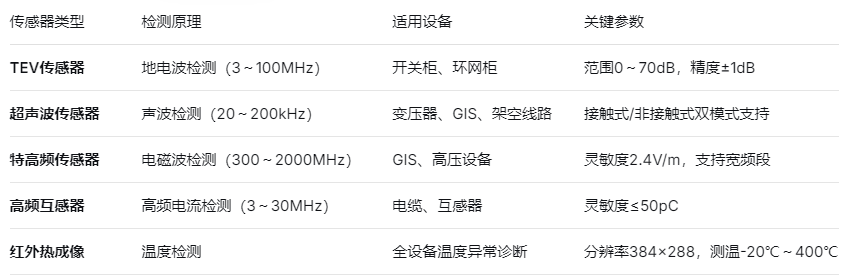

ZXPD-4采用內置超聲波與暫態地電壓（TEV）傳感器，并支持外接變壓器、GIS、電纜等專用傳感器，形成多維度檢測能力：

二、寬頻帶檢測與信號處理能力

該設備具備30kHz～2.0GHz的寬頻檢測范圍，覆蓋主流局部放電檢測頻段，具備以下技術特點：

●   高采樣精度：12bit采樣精度，支持信號細節捕捉與特征分析。

●   多同步方式：支持內同步與外同步，適應不同現場測試條件。

●   智能濾波與顯示：7英寸高清觸摸屏支持實時波形顯示與頻譜分析，輔助判斷放電類型。

三、非侵入式檢測與現場適用性

ZXPD-4采用非侵入式檢測方式，無需停電或外接高壓源，適用于日常巡檢與在線監測：

●   便攜設計：重量僅1.3kg，內置鋰電池支持連續工作約6小時，適合現場移動檢測。

●   環境適應性：工作溫度-35℃～50℃，適應變電站、戶外線路等多種環境。

●   數據接口豐富：支持USB、Wi-Fi、藍牙、網口等多種數據傳輸方式，便于數據管理與遠程協作。

四、紅外熱成像輔助診斷功能（可選）

可選配紅外熱成像模塊，實現“電—熱”聯合診斷：

●   非接觸測溫：支持-20℃～400℃范圍，精度±2℃，可識別設備過熱隱患。

●   圖像可視化：熱點追蹤與偽彩顯示，直觀定位異常發熱部位，提升診斷效率。

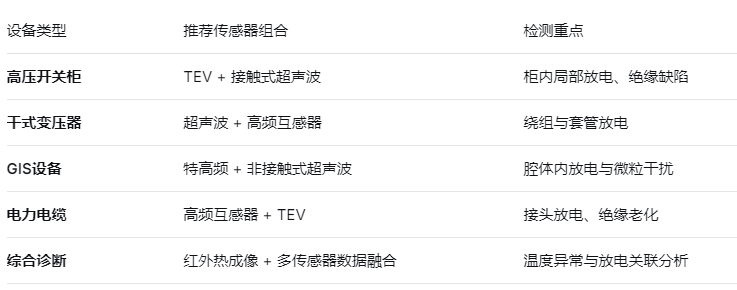

五、典型應用場景與檢測建議

六、總結

ZXPD-4系列多功能局部放電檢測儀通過多傳感器集成、寬頻段覆蓋、非侵入式檢測與紅外輔助診斷等技術手段，為電力設備絕緣狀態評估提供了一套靈活、高效的現場解決方案。其模塊化設計與可擴展性，能夠適應從日常巡檢到深度診斷的多層次檢測需求，適用于運維、檢修及狀態評估等多種場景，為電力設備安全運行與預防性維護提供可靠技術支持。
